Propiedades de visualización

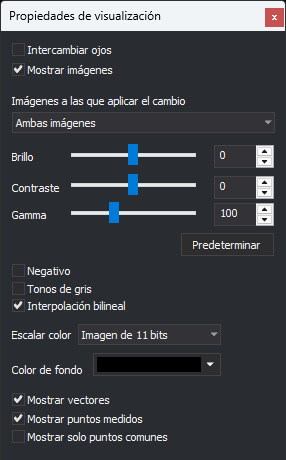

Panel Propiedades de visualización

Este panel modifica cómo se dibujan las imágenes y los vectores en la ventana fotogramétrica activa.

Campos

  • Intercambiar ojos: muestra la imagen izquierda al ojo derecho y la imagen derecha al ojo izquierdo.
  • Mostrar imágenes: si se desactiva, la ventana fotogramétrica solo dibuja los vectores. Los controles de radiometría se deshabilitan.
  • Imágenes a las que aplicar el cambio: imágenes a las que se aplican el brillo, el contraste, la gamma, el negativo, los tonos de gris, la interpolación bilineal y el escalado de color: Ambas imágenes, Imagen izquierda o Imagen derecha.
  • Brillo: de -100 a 100. El valor predeterminado es 0.
  • Contraste: de -100 a 100. El valor predeterminado es 0.
  • Gamma: de 0 a 300, en centésimas (100 equivale a una gamma de 1,0). El valor predeterminado es 100.
  • Predeterminar: devuelve el brillo a 0, el contraste a 0 y la gamma a 100, y activa la interpolación bilineal.
  • Negativo: invierte los colores de las imágenes.
  • Tonos de gris: dibuja las imágenes en escala de grises.
  • Interpolación bilineal: suaviza los píxeles al ampliar la imagen. Si se desactiva, cada píxel se dibuja como un cuadrado de color uniforme.
  • Escalar color: número de bits significativos de las imágenes de 16 bits por banda. Digi3D.AI multiplica el valor de cada píxel para que ocupe el rango completo de 16 bits. Por ejemplo, con Imagen de 11 bits cada valor se multiplica por 32. Con No escalar color no se modifica.
  • Color de fondo: color de las zonas de la ventana fotogramétrica que no cubre ninguna imagen.
  • Mostrar vectores: dibuja las entidades de los archivos de dibujo sobre las imágenes.
  • Mostrar puntos medidos: dibuja los puntos medidos en las orientaciones.
  • Mostrar solo puntos comunes: dibuja solo los puntos medidos en las dos imágenes del modelo. Se habilita al activar Mostrar puntos medidos.

Digi3D.AI guarda el brillo, el contraste, la gamma, el negativo, el escalado de color y la interpolación bilineal en el registro del usuario, y los aplica al abrir la siguiente ventana fotogramétrica.

DEM

Esta sección dibuja sobre las imágenes los puntos de un modelo digital de elevaciones (DEM). Solo aparece si en el registro del usuario hay un alias de alguna de estas órdenes de DEM: guardar DEM, proyectar DEM, proyectar línea sobre DEM o mover Z sobre DEM. Sus controles están deshabilitados si la ventana de dibujo no tiene cargado un DEM en formato TIFF.

  • Mostrar puntos de DEM: dibuja los puntos del DEM en la ventana fotogramétrica.
  • Distancia entre puntos: distancia entre los puntos dibujados. El desplegable ofrece de 1 a 40 veces el tamaño de celda del DEM. Al cargar el DEM se selecciona 40 veces el tamaño de celda.
  • Escalar distancia en función del zoom: multiplica la distancia entre puntos por el factor de reducción de la imagen que se está dibujando. Al alejar el zoom, los puntos se dibujan más separados.
  • Color del DEM: color de los puntos.
  • Tamaño de los puntos: tamaño de los puntos, de 1 a 10.
  • Mostrar triángulos: dibuja el DEM con triángulos.

Digi3D.AI guarda en el registro del usuario el color, el tamaño de los puntos, Escalar distancia en función del zoom y Mostrar triángulos.

Mostrar el panel

Selecciona la opción del menú Ventana fotogramétrica/Propiedades de visualización....

Ejemplo

Consulta Cambiando la radiometría de las imágenes de la ventana fotogramétrica.
