CONFIGURAR_MOSTRAR_PASO_CURVAS

Configura la tolerancia y los códigos que usa la visualización del paso de curvas de nivel (variable MOSTRAR_PASO_CURVAS).

Parámetros

La orden solo usa los parámetros si recibe al menos dos (la tolerancia y un código). Con menos de dos muestra el cuadro de diálogo.

Observaciones

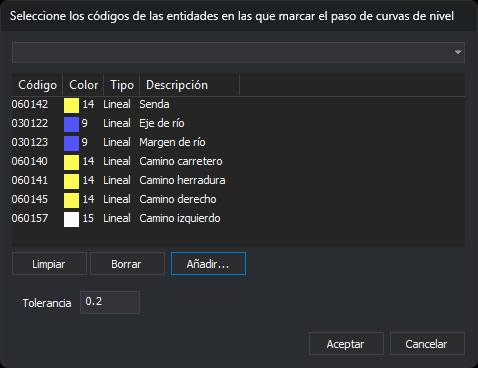

1. El cuadro de diálogo es Selecciona códigos con la casilla Tolerancia debajo de la lista. La primera vez la lista está vacía y la tolerancia vale 0.2. Las siguientes veces muestra los códigos y la tolerancia configurados. Si se cancela el cuadro, se conserva la configuración anterior.



2. La configuración dura hasta que se cierra Digi3D.AI: no se guarda y es la misma para todos los archivos de dibujo.

3. Al terminar, la orden recalcula los tramos marcados con la configuración nueva.

4. Con la variable activa y la Z bloqueada, el programa marca los tramos de las entidades de tipo línea no borradas, de todos los archivos de dibujo cargados, que tienen alguno de los códigos y cuyo rango de Z contiene la Z activa. De cada línea se marcan las partes cuya Z está entre la Z activa menos la tolerancia y la Z activa más la tolerancia.

5. Los tramos se recalculan cada vez que Z, FIJAZ, SUBE_Z o BAJA_Z cambian la Z o el bloqueo de la Z. BLOQUEA_Z no los recalcula.

6. Los tramos se dibujan con una línea discontinua animada roja y blanca y con una marca en cada vértice, en la ventana de dibujo y en las ventanas fotogramétricas. No forman parte de ningún archivo de dibujo ni de la selección: no se pueden editar.
