CAMBIA_CODIGO_LINEAS_DENTRO_POLIGONOS_TOPOLOGIA

Cambia el código de las entidades del archivo de dibujo activo que están dentro de los recintos de una o varias topologías. Las líneas que cruzan el contorno de un recinto se cortan por el contorno y solo cambia el código de los tramos de dentro.

Parámetros

Si el parámetro 1 no es 2, el parámetro 2 no se indica y los códigos origen y el código destino pasan a ser los parámetros 2 y 3. Si faltan parámetros (menos de tres, o menos de cuatro con el parámetro 1 igual a 2), la orden no tiene en cuenta ninguno y muestra el cuadro de diálogo. Con parámetros, la orden trata todas las topologías cargadas.

Observaciones

La orden necesita al menos una topología cargada. Si no hay ninguna, muestra el mensaje No hay ninguna topología cargada y termina. La opción del menú está desactivada mientras no haya topologías cargadas.

Cuadro de diálogo

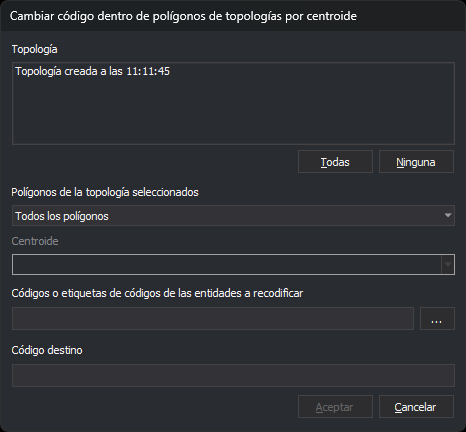

El cuadro Cambiar código dentro de polígonos de topologías por centroide tiene estos controles:

El botón Aceptar se habilita cuando hay al menos una topología marcada, los dos campos de códigos tienen algún carácter distinto de espacio y, si eliges Los polígonos que tengan un centroide específico, hay un centroide elegido. El cuadro no guarda ningún valor: cada vez se abre con la configuración por defecto. Si pulsas Cancelar, la orden termina sin modificar nada.

Funcionamiento

La orden solo trabaja con el archivo de dibujo activo y con los recintos que cada topología tiene en ese archivo. Si una topología no se ha calculado sobre el archivo activo, la orden no hace nada con ella.

1. La orden toma las entidades no borradas del archivo activo que tienen alguno de los códigos origen. No tiene en cuenta si son visibles ni si están en la zona de interés. Nunca toma los arcos ni los centroides de ninguna topología cargada, aunque tengan un código origen.
2. Recorre los recintos de cada topología que cumplen el tipo elegido. Con un centroide específico, compara el texto del centroide con el indicado distinguiendo mayúsculas y minúsculas.
3. Cada recinto se trata con su contorno exterior y sus huecos. Lo que está dentro de un hueco queda fuera del recinto. Si dentro del hueco hay otro recinto, ese recinto se trata por separado.
4. Para cada recinto:
   • Una línea que cruza el contorno se corta por él. La orden borra la línea original y añade los tramos. Los tramos de dentro cambian de código y los de fuera conservan el original. Los tramos de fuera pueden cortarse de nuevo con los recintos siguientes.
   • Una línea que no cruza el contorno se considera dentro si el punto medio de su tramo central está dentro del recinto o sobre el contorno. Por eso también cambia de código una línea que discurre por el contorno sin ser un arco de la topología.
   • Un punto, un texto o un complejo puntual cambia de código si está dentro o sobre el contorno. Un multipunto cambia de código si todos sus vértices lo están.
   • Los polígonos y los complejos no se tratan.

La orden cambia de código una entidad creando una copia con el código nuevo y borrando la original.

Cambio de código

En cada entidad tratada, la orden sustituye cada código que casa con alguno de los códigos origen y conserva los demás códigos de la entidad. El código nuevo se forma a partir del código sustituido y del código destino:

• Cada carácter del destino que no es comodín sustituye al carácter de la misma posición.
• Un ? conserva el carácter original de esa posición.
• Un * conserva el resto del código original a partir de esa posición.
• Sin *, el código nuevo tiene la longitud del destino.

Por ejemplo, con el destino 9?? el código 0123 pasa a 912, y con 9* pasa a 9123.

La orden no comprueba que el código destino exista en la tabla de códigos. El código sustituido no conserva sus atributos de base de datos. Las entidades nuevas se añaden sin ejecutar los controles de calidad, y al terminar no se insertan vértices automáticamente en las intersecciones.

Resultado

Al terminar, la orden regenera la vista y emite un pitido. No muestra ningún mensaje ni cuenta las entidades modificadas. Si los códigos origen no corresponden a ningún código (por ejemplo, una etiqueta sin códigos), la orden no modifica nada.

Los cambios forman una única operación de UNDO.

Si Digi3D.AI descarta alguno de los trozos nuevos de las líneas que corta un recinto, se conservan esas líneas sin cortar y no se añade ningún trozo. Los demás recintos se procesan con normalidad. Si descarta una entidad de dentro con el código nuevo, se conserva su original.
