Configuración de ratones, joysticks, mandos,...

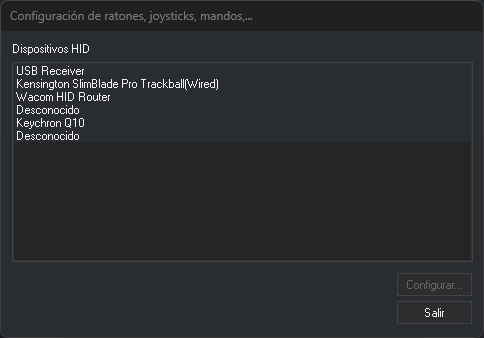

Cuadro de diálogo Configuración de ratones, joysticks, mandos

Este cuadro de diálogo configura cómo mueven el cursor de la ventana fotogramétrica los ratones, joysticks y mandos que Windows detecta como dispositivos HID.

Selecciona la opción del menú Herramientas/Configuración de ratones, joysticks, mandos,.... La opción solo aparece en el menú que muestra Digi3D.AI cuando no hay ninguna ventana de dibujo ni fotogramétrica abierta.

Campos

  • Dispositivos HID detectados: los ratones, joysticks y mandos conectados al equipo, con el nombre de producto que informa cada dispositivo. Si el dispositivo no informa de su nombre, aparece como Desconocido. La lista se rellena al iniciar Digi3D.AI: un dispositivo que se conecta después no aparece hasta que se reinicia el programa. Un joystick que Digi3D.AI no puede abrir no aparece en la lista.
  • Configurar...: abre los parámetros del dispositivo seleccionado. Está deshabilitado mientras no hay ningún dispositivo seleccionado. Abre Parámetros de ratón para un ratón y Parámetros del dispositivo para cualquier otro dispositivo.
  • Salir: cierra el cuadro de diálogo.

Parámetros de ratón y Parámetros del dispositivo

La tabla de coeficientes indica cuánto cambia cada coordenada del cursor (filas X, Y y Z) al mover cada eje del dispositivo (columnas X, Y y Z). Por ejemplo, un 1 en la fila Y y la columna X hace que el movimiento del eje X del dispositivo cambie la coordenada Y del cursor. Un valor negativo invierte el sentido.

Si el dispositivo no tiene parámetros guardados, la tabla vale 1 0 0 en la fila X, 0 -1 0 en la fila Y y 0 0 1 en la fila Z: cada eje mueve su coordenada, y el eje Y en sentido contrario.

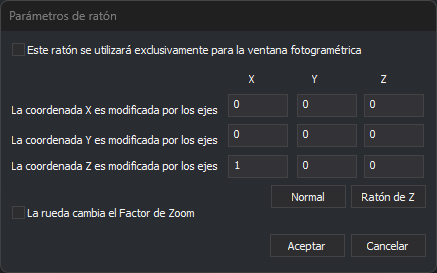

Ejemplo: un trackball dedicado a la Z. Con Ratón de Z, mover la bola de izquierda a derecha sube y baja la coordenada Z (fila Z, columna X = 1):

Cuadro de diálogo Parámetros de ratón con un ratón de Z

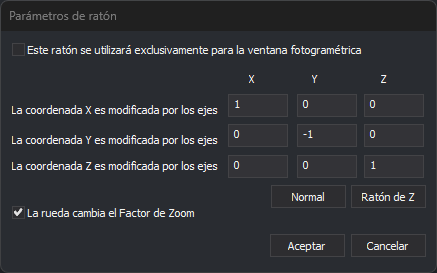

Ejemplo: un ratón para la X y la Y. Con Normal, el ratón mueve la X y la Y del cursor. En esta captura está marcada La rueda cambia el Factor de Zoom, así que la rueda cambia el zoom. Desmarcada, la rueda cambia la Z (fila Z, columna Z = 1):

Cuadro de diálogo Parámetros de ratón con un ratón para XY

Parámetros de ratón añade:

  • Normal: el eje X del ratón mueve la X del cursor, el eje Y mueve la Y en sentido contrario y el eje Z (la rueda) mueve la Z.
  • Ratón de Z: el movimiento horizontal del ratón cambia la Z del cursor, y ningún eje mueve la X ni la Y. Sirve para dedicar un segundo ratón a la Z.
  • La rueda cambia el Factor de Zoom: girar la rueda hacia delante ejecuta la orden ZOOMIN de la ventana fotogramétrica, y hacia atrás, ZOOMOUT. Con esta opción marcada la rueda no actúa como eje Z.
  • Este ratón se utilizará exclusivamente para la ventana fotogramétrica: Digi3D.AI guarda esta opción, pero no tiene ningún efecto: el ratón solo mueve el cursor de la ventana fotogramétrica mientras esta tiene el ratón capturado, esté marcada o no.

Pulsa Aceptar para guardar los parámetros o Cancelar para descartarlos.

Observaciones

  • Los parámetros se guardan para el usuario de Windows y para el nombre de producto del dispositivo. Dos dispositivos con el mismo nombre comparten los parámetros.
  • Para asignar órdenes a los botones de un ratón, utiliza el cuadro de diálogo Programar botones.
