DETECTAR_POLIGONOS_UNA_TOPOLOGIA_DENTRO_POLIGONOS_OTRA_TOPOLOGIA

Detecta los recintos de una topología que están dentro de recintos de otras topologías cargadas y añade un error por cada pareja al panel de tareas.

Parámetros

Observaciones

La orden necesita al menos dos topologías cargadas. Si no hay ninguna, muestra el aviso «No hay ninguna topología cargada»; si hay solo una, muestra «Se necesitan al menos dos topologías cargadas». En los dos casos emite el sonido de error y termina. Con menos de dos topologías, la opción del menú está desactivada.

Si indicas dos o más parámetros, la orden compara la topología del primer parámetro con las de los siguientes, sin mostrar el cuadro de diálogo. Los nombres no distinguen mayúsculas de minúsculas y los repetidos se comparan una sola vez. La orden muestra un aviso, emite el sonido de error y termina sin comprobar nada en estos casos:

• Alguna de las topologías no está cargada: «La topología X no está cargada».
• La topología del primer parámetro aparece también entre las siguientes: «La topología a analizar no puede estar también entre las topologías con las que se compara».

Si indicas un solo parámetro, o ninguno, la orden ignora el parámetro y muestra el cuadro de diálogo.

Cuadro de diálogo

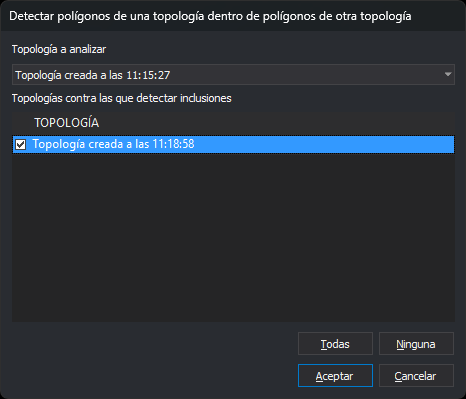

Esta orden solicita los datos en el cuadro Detectar polígonos de una topología dentro de polígonos de otra topología:

Los botones Todas y Ninguna marcan o desmarcan todas las topologías de la lista. Al cambiar la topología a analizar, la lista se vuelve a llenar sin ella y las topologías que estaban marcadas siguen marcadas. El botón Aceptar solo está activo si hay al menos una topología marcada.

La orden no recuerda los valores: cada vez que se ejecuta, el cuadro muestra los valores por defecto.

Si pulsas Cancelar, la orden termina sin comprobar nada.

Funcionamiento

La orden compara cada recinto de la topología a analizar con cada recinto de las topologías marcadas. Cada topología aporta sus recintos de todos los archivos de dibujo en los que está cargada: el archivo activo y los de referencia.

Un recinto es la superficie de su contorno exterior menos la de sus huecos. La orden no tiene en cuenta, en ninguna de las topologías:

• Los recintos sin centroide de una topología que no forma polígonos sin centroide.
• Los recintos cuyo centroide los declara hueco (el texto de centroide para huecos de la topología).

Un recinto A está dentro de un recinto B si toda la superficie de A pertenece a la de B:

• El borde de A puede coincidir en parte o del todo con el de B; un recinto igual a otro está dentro de él.
• A no está dentro de B si alguna parte de A queda fuera de B, en un hueco de B o en la escotadura de un recinto cóncavo, aunque todos los vértices de A estén dentro de B.
• Dos coordenadas a menos de media unidad de la precisión del modelo se consideran el mismo punto.

Por cada pareja en la que el recinto de la topología a analizar está dentro del recinto de otra topología, la orden añade un error al panel de tareas con el texto «Polígono de topología: A dentro de polígono de topología: B». La coordenada de la tarea es el primer vértice del contorno exterior del recinto incluido, y el archivo de la tarea es el archivo de dibujo activo.

Al terminar, la orden muestra el aviso «Polígonos dentro de polígonos de otra topología: N» y, si hay alguno, emite el sonido de error.

Durante la comprobación, la orden muestra el cursor de espera y el porcentaje completado. Solo se comparan los recintos cuyos rectángulos envolventes se tocan. El tiempo depende sobre todo del número de vértices de esas parejas.

La orden no modifica el dibujo.
