Archivo de puntos de apoyo

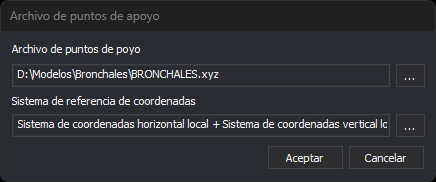

Cuadro de diálogo Archivo de puntos de apoyo

Este cuadro de diálogo indica el archivo con las coordenadas terreno de los puntos de apoyo y su sistema de referencia de coordenadas. Lo abren la orden ORI_ABSOLUTA, la medida de aerotriangulación (AEROTRI) y el panel Orientación, que usan los sensores monoscópicos, ADS40, de ortofoto y satelitales:

al empezar, si el modelo no tiene archivo de puntos de apoyo o no se puede leer;
al pulsar el botón para cambiar el archivo de puntos de apoyo en el panel de la orientación.

Campos

Archivo de puntos de apoyo: ruta del archivo. Es de solo lectura: el botón ... permite buscarlo entre los archivos .xyz, .pnt, .ctl y .txt.
Sistema de referencia de coordenadas: el sistema en el que están las coordenadas del archivo. El botón ... abre el cuadro de diálogo de selección del sistema de referencia.
Aceptar: utiliza el archivo y el sistema indicados.
Cancelar: cierra el cuadro de diálogo. Si se abrió al empezar la orientación, la orden termina.

Al empezar la orientación

Si el archivo indicado no se puede leer, Digi3D.AI muestra un error y vuelve a abrir el cuadro de diálogo. En la orientación absoluta y en la aerotriangulación, el error es «Advertencia: No se pudo cargar el archivo de puntos de apoyo: archivo». En la orientación genérica, es «No se pudo cargar el archivo de puntos de apoyo.».
Aceptar con la ruta vacía termina la orden.

Al cambiar el archivo desde el panel de la orientación

Si el archivo nuevo no se puede leer, Digi3D.AI muestra un error y conserva el archivo anterior.
En la orientación absoluta, si el archivo nuevo no tiene coordenadas para alguno de los puntos medidos, Digi3D.AI muestra la lista de esos puntos y pregunta «¿Aceptar nuevo archivo de puntos de apoyo?». No conserva el archivo anterior.
En la orientación genérica, si el archivo nuevo no tiene alguno de los puntos medidos, Digi3D.AI muestra el error «No se localizó el punto: nombre en el archivo de puntos de apoyo cargado.» y conserva el archivo anterior.
