DETECTAR_CRUCE_LINEAS_Z
Detecta cruces entre líneas y marca como error aquellas cuya diferencia en Z supere una tolerancia
Parámetros
| Número de parámetro | Descripción | Opcional |
|---|---|---|
| 1 | Código o códigos (uno o más, separados por espacios) | Si |

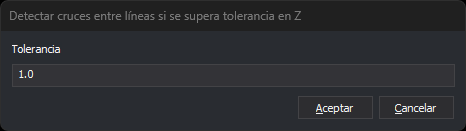

Cuadro de diálogo Detectar cruces entre líneas si se supera tolerancia en Z
Esta orden solicita la tolerancia en este cuadro de diálogo.
- Tolerancia: diferencia máxima admitida entre las Z de las dos líneas en el punto de cruce, en las unidades del sistema de referencia. El valor por defecto es 1.0.
- Aceptar: busca los cruces con esa tolerancia.
- Cancelar: termina la orden sin buscar cruces. Dejar el campo vacío y pulsar Aceptar tiene el mismo efecto.
Observaciones
En cada cruce en el que la diferencia de Z entre las dos líneas, interpolada en el punto de cruce, sea mayor que la tolerancia, la orden crea dos tareas de error en el panel de tareas: una para cada línea. Las tareas tienen el mismo texto que las de DETECTAR_CRUCE_LINEAS: «Se ha localizado una intersección entre líneas». La orden detecta también los cruces de una línea consigo misma.
La orden analiza las líneas y polígonos (incluidos sus huecos) visibles, dentro de la zona de interés, que tengan alguno de los códigos indicados. Los códigos admiten los comodines * y ?. Para incluir todos los códigos que tengan una etiqueta, antepón una almohadilla (#) al nombre de la etiqueta.
Si no indicas ningún código, la orden espera a que selecciones un conjunto de entidades mediante una selección múltiple, analiza las entidades seleccionadas y termina.
Si está activada la opción Vaciar automáticamente del panel de tareas, la orden vacía el panel al aceptar la tolerancia. La opción está activada por defecto.
Escribe los decimales de la tolerancia con punto: con coma, la orden ignora la parte decimal (1,5 se lee como 1).
Opciones de menú
- Análisis geométricos/Detectar cruces entre líneas si se supera tolerancia en Z/Líneas visibles: ejecuta la orden con el parámetro
*, que analiza todas las líneas visibles. - Debajo, el submenú muestra una opción por cada etiqueta de la tabla de códigos. Cada opción analiza las líneas con códigos de esa etiqueta.
Características de la orden
| Tipo de orden | Orden interactiva |
|---|---|
| Repite automáticamente | No |
| Opción del menú donde aparece la orden | Análisis geométricos/Detectar cruces entre líneas si se supera tolerancia en Z/Líneas visibles |
| Barra de herramientas en la que aparece la orden | Esta orden no tiene asociado ningún botón en ninguna barra de herramientas |
| Extensión | DigiNG.OrdenesTopologia.dll |
| Variables relacionadas | No tiene variables relacionadas |
| Órdenes relacionadas | DETECTAR_CRUCE_LINEAS DETECTAR_CRUCE_LINEAS_VISIBLES |
| Nombre interno |
