CREAR_CENTROIDES
Crea un centroide en cada recinto sin centroide de las topologías cargadas, en la parte de la topología que corresponde al archivo de dibujo activo.
Parámetros
| Número de parámetro | Descripción | Valores | Opcional |
|---|---|---|---|
| 1...n | Nombres de las topologías a procesar. Por cada nombre que no corresponde a ninguna topología cargada, la orden emite el sonido de error y muestra el aviso «No se ha localizado la topología: nombre». Un nombre repetido, aunque cambien las mayúsculas, se procesa una sola vez | Nombres de topología | Sí. Si no se indica ninguno, la orden procesa todas las topologías cargadas |
Observaciones
La orden necesita al menos una topología cargada. Si no hay ninguna, emite el sonido de error, muestra el aviso «No hay ningún archivo de topología cargado» y termina. Si ninguno de los nombres indicados corresponde a una topología cargada, la orden termina sin mostrar el cuadro de diálogo.
Cuadro de diálogo

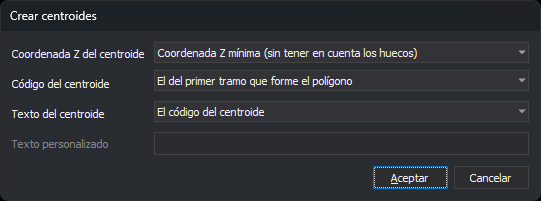

Esta orden solicita los datos en el cuadro Crear centroides:
| Campo | Descripción | Valor por defecto |
|---|---|---|
| Coordenada Z del centroide | Z que recibe el centroide: Coordenada Z mínima (sin tener en cuenta los huecos) o Coordenada Z máxima (sin tener en cuenta los huecos), calculadas con los vértices de las líneas del contorno exterior; Coordenada Z mínima (teniendo en cuenta los huecos) o Coordenada Z máxima (teniendo en cuenta los huecos), calculadas con los vértices del contorno exterior y de los huecos; Altura del polígono, que es la diferencia entre la Z máxima y la Z mínima de los vértices del contorno exterior y de los huecos; o Coordenada 0.0 | Coordenada Z mínima (sin tener en cuenta los huecos) |
| Código del centroide | Código que recibe el centroide: El del primer tramo que forme el polígono (el primer código de la primera línea del contorno exterior); El código cuyo perímetro sea mayor (se suma la longitud 2D de las líneas del contorno exterior agrupadas por su primer código y gana la suma mayor; en caso de empate, el código alfabéticamente menor); o El código activo (el primero de los códigos activos) | El del primer tramo que forme el polígono |
| Texto del centroide | Texto que recibe el centroide: El código del centroide; Altura del polígono, Z mínima del polígono o Z máxima del polígono, calculadas con los vértices del contorno exterior y de los huecos y escritas con el número de decimales de NDEC; o Texto personalizado | El código del centroide |
| Texto personalizado | Texto que reciben todos los centroides. Solo está activo con la opción Texto personalizado | Vacío |
Con Texto personalizado y el campo vacío, el botón Aceptar está desactivado.
La orden no recuerda los valores: cada vez que se ejecuta, el cuadro muestra los valores por defecto.
Si pulsas Cancelar, la orden termina sin modificar nada.
Funcionamiento
La orden solo procesa la parte de cada topología que corresponde al archivo de dibujo activo. Crea un texto en cada recinto que no tiene centroide. Un recinto cuyo centroide está borrado, por ejemplo con UNDO, cuenta como recinto sin centroide. Un hueco no recibe centroide como parte del recinto que lo contiene; si el interior del hueco forma otro recinto, ese recinto recibe su propio centroide. Si una misma zona es recinto de dos topologías procesadas, recibe un centroide por cada topología.
El centroide se coloca dentro del recinto y fuera de sus huecos, también en recintos cóncavos. Para calcularlo, la orden prueba horizontales entre las coordenadas Y de los vértices del contorno y de los huecos, toma en cada una el centro del tramo interior más ancho y se queda con el punto más alejado del borde. Si no encuentra ningún punto válido, el recinto se queda sin centroide.
El centroide toma el ángulo de AA, la altura de AT y la justificación de JT.
La topología cargada pasa a tener los centroides creados, sin volver a formarse. Por eso una nueva ejecución de la orden no los duplica, y las demás órdenes de topología tratan los centroides nuevos como centroides de sus recintos.
UNDO deshace de una vez todos los centroides creados por la orden.
Características de la orden
| Tipo de orden | Orden inmediata |
|---|---|
| Repite automáticamente | No |
| Opción del menú donde aparece la orden | Topología/Crear centroides automáticamente.../Todas las topologías, que ejecuta la orden sin parámetros. En el mismo submenú aparece una opción por cada topología cargada, que ejecuta la orden con el nombre de esa topología como parámetro. Las opciones están desactivadas si no hay ninguna topología cargada |
| Barra de herramientas en la que aparece la orden | Esta orden no tiene asociado ningún botón en ninguna barra de herramientas |
| Extensión | DigiNG.OrdenesTopologia.dll |
| Variables relacionadas | AA — establece el valor del ángulo activo AT — establece la altura de los textos JT — cambia la justificación del texto al insertarlo NDEC — número de decimales |
| Órdenes relacionadas | DETECTAR_POLIGONOS_SIN_CENTROIDE_TOPOLOGIAS_CARGADAS UNDO |
| Nombre interno |
