Importar códigos de archivo .dgn

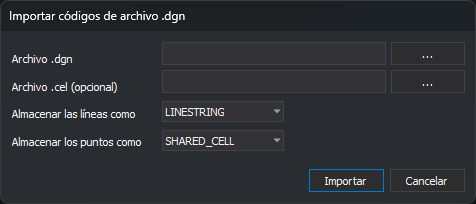

Este cuadro de diálogo aparece con la opción Códigos/Importar códigos de archivo .dgn.... Crea códigos a partir de los niveles de un archivo DGN de MicroStation y, opcionalmente, de las células de una biblioteca .cel.

Controles

• Archivo .dgn: archivo DGN cuyos niveles se importan. El botón ... abre el cuadro Abrir.
• Archivo .cel (opcional): biblioteca de células. El botón ... abre el cuadro Abrir.
• Almacenar las líneas como: tipo de elemento DGN con el que se exportarán las líneas de los códigos creados: LINE, LINESTRING o SHAPE.
• Almacenar los puntos como: tipo de elemento DGN con el que se exportarán los puntos de los códigos creados a partir de células: POINT, CELL o SHARED_CELL.
• Importar: crea los códigos.
• Cancelar: cierra el cuadro sin importar.

Resultado

• Si se indica un archivo .cel, se crea primero un código puntual por cada célula, con el nombre de la célula y un estilo que la usa como símbolo.
• Después se crea un código lineal por cada nivel del archivo DGN que no exista ya en la tabla de códigos. El código toma el nombre y la descripción del nivel y su color, grosor y estilo de línea.

Los estilos nuevos se añaden a la pestaña Estilos y los códigos nuevos al final de la pestaña Códigos.

La importación la hace la extensión de archivos DGN. Si ninguna extensión cargada la ofrece, el editor muestra el mensaje No se ha encontrado ninguna extensión capaz de importar códigos de un archivo DGN de MicroStation. Si el archivo no se puede leer, muestra el error.
