ANADIR_CODIGOS_BORDES_POLIGONOS_TOPOLOGIA

Añade los códigos activos a las líneas que forman el borde de los recintos de una topología: de todos los recintos, de los que tienen centroide o de los que tienen un centroide con un texto determinado.

Parámetros

No admite parámetros.

Observaciones

La orden necesita al menos una topología cargada. Si no hay ninguna, la opción del menú está desactivada; si tecleas la orden, muestra el aviso «No hay ninguna topología cargada», emite el sonido de error y termina.

Cuadro de diálogo

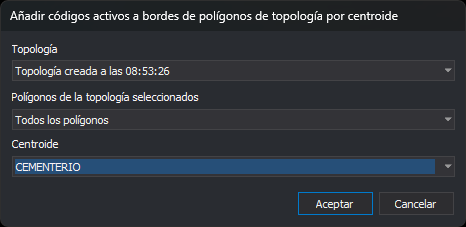

Esta orden solicita los datos en el cuadro Añadir códigos activos a bordes de polígonos de topología por centroide:

Al cambiar de topología, la lista de centroides se vuelve a llenar y queda sin ningún centroide elegido. El botón Aceptar solo está activo si hay una topología elegida y, con Los polígonos que tengan un centroide específico, también un centroide.

La orden no recuerda los valores: cada vez que se ejecuta, el cuadro muestra los valores por defecto.

Si pulsas Cancelar, la orden termina sin modificar nada.

Funcionamiento

La orden solo procesa la parte de la topología que corresponde al archivo de dibujo activo. Para cada recinto que cumple la condición elegida, añade los códigos activos a cada línea de su borde exterior y de sus huecos:

• La comparación con el centroide elegido es por el texto del centroide y distingue mayúsculas de minúsculas.
• Una línea compartida por dos recintos se modifica una sola vez. Si el recinto vecino no cumple la condición, la línea compartida recibe los códigos igualmente, porque también forma parte del borde del recinto que sí la cumple.
• Si la línea ya tiene uno de los códigos activos, la orden no lo repite, salvo que la opción Permitir códigos repetidos lo permita. Si una línea no recibe ningún código nuevo, la orden no la modifica.

La orden sustituye cada línea modificada por una línea nueva con los mismos vértices, color, grosor y atributos, y con los códigos añadidos al final. La topología pasa a usar la línea nueva, de modo que sigue cargada y se puede volver a ejecutar la orden sobre ella.

UNDO deshace de una vez todos los cambios de la orden.
