EXTRAER_CENTROIDES_COD

Crea un centroide, un texto situado en un punto interior, en cada polígono y en cada línea cerrada del archivo de dibujo activo que tenga alguno de los códigos seleccionados.

Parámetros

No admite parámetros.

Observaciones

Cuadro de diálogo

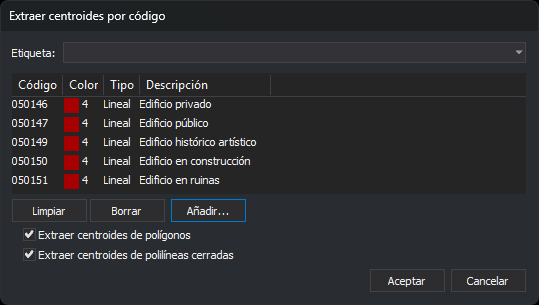

Al ejecutar la orden se muestra el cuadro Extraer centroides por código:

Si pulsas Aceptar con la lista vacía, el cuadro muestra Error: No se ha especificado ningún código para trabajar y sigue abierto. Si las dos casillas están desmarcadas, muestra Marca al menos una de las dos casillas: polígonos o polilíneas cerradas y sigue abierto.

El cuadro no guarda la lista ni las casillas: cada vez que ejecutas la orden, la lista empieza vacía y las dos casillas están marcadas. Solo recuerda su posición y su tamaño.

Si pulsas Cancelar, la orden termina sin crear nada.

Entidades que se procesan

La orden recorre las entidades del archivo de dibujo activo y crea un centroide en cada una que cumpla todas estas condiciones:

• es un polígono, si está marcada la primera casilla, o una línea cerrada, si está marcada la segunda. Una línea está cerrada si su primer y su último vértice coinciden en X e Y, aunque tengan distinta Z;
• tiene alguno de los códigos de la lista. Basta con uno de sus códigos, y la comparación admite los comodines * y ?;
• no está borrada ni oculta, y alguno de sus códigos está visible en la ventana de dibujo;
• está dentro de la zona de interés.

La orden no comprueba si la entidad ya tiene un centroide: si la ejecutas dos veces, crea dos centroides en cada entidad.

Centroide

Cada centroide es un texto:

• con todos los códigos de la entidad;
• cuyo contenido es el nombre del primer código de la entidad, que puede no ser el código de la lista;
• con el ángulo, la altura y la justificación de las variables AA, AT y JT;
• con la coordenada Z igual a 0, sea cual sea la Z de la entidad.

El punto de inserción está siempre dentro de la entidad, también en las entidades cóncavas:

• En un polígono, el punto está en la horizontal que pasa por la mitad de la altura del rectángulo que lo envuelve, dentro del contorno exterior y fuera de los huecos.
• En una línea cerrada, el punto es el centro del rectángulo que la envuelve si ese centro está dentro de la línea. Si no lo está, es el centro del tramo interior más largo de una horizontal que no pasa por ningún vértice.

El centroide no es el centro de masas de la entidad.

UNDO elimina de una vez todos los centroides que ha creado la orden.
