Importar catálogo de NGIX

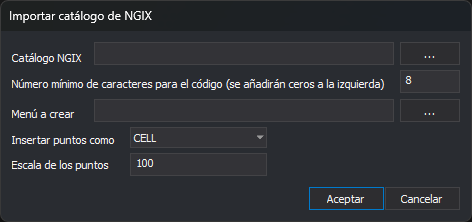

Este cuadro de diálogo aparece con la opción Códigos/Importar códigos de archivo de catálogo de NGIX.... Crea códigos a partir de la sección features de un catálogo de NGIX (.cat) y escribe un menú del Cuadro de herramientas con esos códigos.

Controles

• Catálogo NGIX: archivo .cat. El botón ... abre el cuadro Abrir.
• Número mínimo de caracteres para el código (se añadirán ceros a la izquierda): ancho mínimo del nombre de cada código. Por defecto, 8: el código 1203 se crea como 00001203.
• Menú a crear: archivo .menu.xml que se escribe. El botón ... abre el cuadro Guardar como.
• Insertar puntos como: tipo de elemento DGN con el que se exportarán los códigos que tienen célula: CELL o SHARED_CELL.
• Escala de los puntos: escala de las células en los parámetros de traducción a DGN. Por defecto, 100.
• Aceptar: importa el catálogo.
• Cancelar: cierra el cuadro sin importar.

Resultado

Por cada código del catálogo, el editor:

• crea el código con la descripción, el color y el tipo del catálogo; si el código tiene célula, crea también un estilo Estilo_<célula> que la usa como símbolo;
• rellena sus parámetros de traducción a DGN con el nivel, el color, el estilo de línea, el grosor y la célula del catálogo;
• añade al menú un grupo por sección del catálogo, con una opción por código que ejecuta cod=<código>.

Mensajes:

• No se ha localizado la sección features: el catálogo no tiene la sección features.
• Error al crear el archivo de menú: no se puede escribir el archivo .menu.xml.
• Fin del fichero inesperado: el catálogo termina antes de cerrar sus secciones.
• Archivo importado satisfactoriamente: la importación ha terminado.
