ASIGNAR_REPRESENTACIONES

Asigna una lista de reglas de representación dinámica, definidas en Python en la tabla de códigos, para modificar la representación de las geometrías en pantalla.

Parámetros

No admite parámetros.

Observaciones

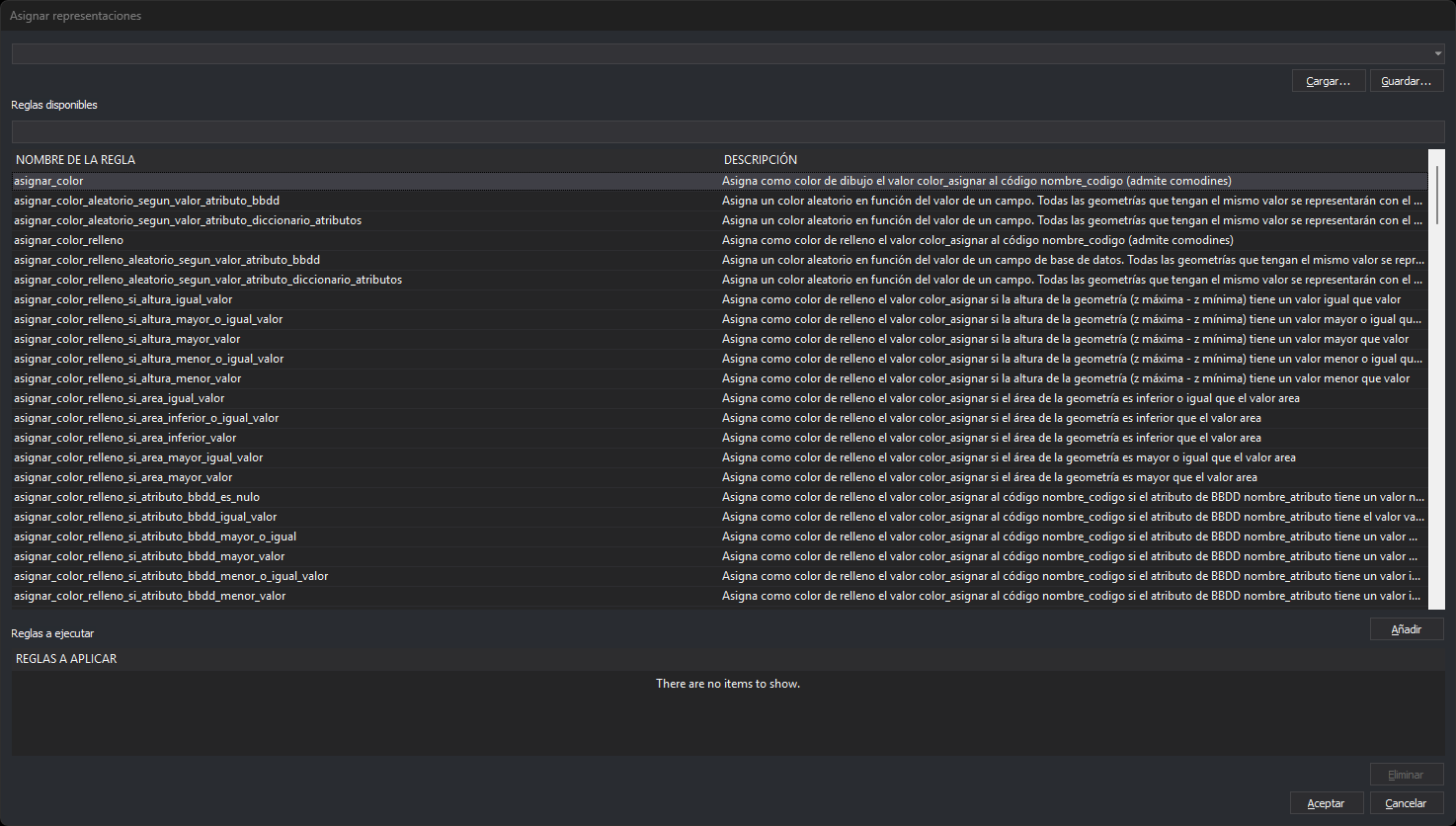

La orden abre el cuadro de diálogo Asignar representaciones.

El cuadro se abre con la lista Reglas a ejecutar vacía. No muestra las reglas asignadas anteriormente.

Reglas disponibles

La lista Reglas disponibles muestra las funciones del código de la pestaña Entorno Python de la tabla de códigos que cumplen dos condiciones:

• Llevan el decorador @dynamic_representation_rule().
• Tienen al menos tres parámetros.

La columna Nombre de la regla muestra el nombre de la función. La columna Descripción muestra su cadena de documentación (docstring); si la función no tiene, muestra None. Si la tabla de códigos no define ninguna regla, la lista lo indica.

Digi3D.AI llama a cada regla con tres argumentos con nombre, así que los tres primeros parámetros de la función tienen que llamarse así:

• geometry: la geometría que se va a dibujar.
• code_drawing: el código con el que se dibuja.
• representations: la lista de representaciones calculada por las reglas anteriores, o la del código si es la primera regla.

La función devuelve la lista de representaciones con la que se dibuja la geometría. Los parámetros a partir del cuarto son los parámetros propios de la regla. Escríbelos como nombres simples, sin valor por defecto ni anotación de tipo:

@dynamic_representation_rule()
def mi_regla(geometry, code_drawing, representations, nombre_codigo, color_asignar):
    """Descripción que aparece en la columna Descripción"""
    ...
    return representations

Filtrar las reglas

El cuadro de texto situado debajo de Reglas disponibles filtra la lista por el nombre de la regla. Escribe una o varias palabras separadas por espacios. La lista muestra las reglas cuyo nombre contiene todas las palabras. El filtro distingue mayúsculas de minúsculas y no busca en la descripción.

Añadir y eliminar reglas

Para añadir una regla a Reglas a ejecutar, selecciónala y pulsa Añadir, o haz doble clic sobre ella. Las reglas se aplican en el orden de la lista, y una regla puede añadirse varias veces con parámetros distintos.

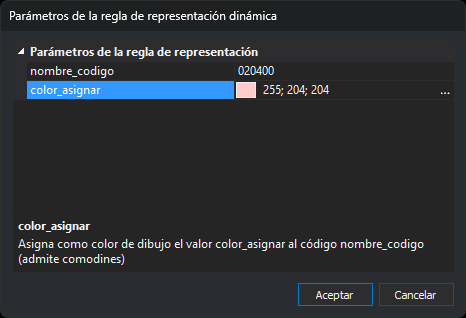

Si la regla tiene parámetros propios, se abre el cuadro Parámetros de la regla de representación dinámica.

El cuadro muestra una fila por parámetro, bajo la categoría Parámetros de la regla de representación. Cada fila lleva el nombre del parámetro tal como está escrito en la función, por ejemplo nombre_codigo, y su valor. Al abrirse, la primera fila está seleccionada. El panel inferior muestra el nombre de la fila seleccionada y la cadena de documentación (docstring) de la regla; Python no permite describir cada parámetro por separado.

• Un parámetro cuyo nombre contiene color, en minúsculas, se pide con un selector de color. Empieza en negro. Pulsa el botón situado a la derecha del valor para abrir el selector. La regla recibe el color como texto "R G B", por ejemplo "255 0 0".
• El resto de parámetros empieza vacío y se escribe como texto. Un parámetro cuyo nombre contiene codigo, en minúsculas, se pasa siempre como texto, aunque esté formado solo por cifras, por ejemplo 120400. En los demás parámetros, un entero o un número decimal con punto, sin ceros a la izquierda, se pasa como número; cualquier otro valor, por ejemplo 020, se pasa como texto.

Aceptar añade la regla a Reglas a ejecutar con los valores escritos. No comprueba los valores: admite campos vacíos y códigos que no existen en la tabla de códigos. Cancelar cierra el cuadro sin añadir la regla. En la lista, la regla se muestra con sus valores, por ejemplo asignar_color({"color_asignar":"255 0 0", "nombre_codigo":"020"}).

Para quitar una regla de Reglas a ejecutar, selecciónala y pulsa Eliminar.

Archivos de representaciones

La lista Reglas a ejecutar puede guardarse en un archivo .representations. Es un archivo de texto con una regla por línea, escrita tal como aparece en la lista.

• Guardar... guarda la lista en un archivo. Propone el primer archivo del desplegable superior.
• Cargar... abre un archivo y sustituye el contenido de Reglas a ejecutar por las reglas del archivo.
• El desplegable superior contiene los últimos 10 archivos cargados o guardados. Elegir uno sustituye la lista por su contenido. Los archivos que ya no existen no aparecen.

Guardar escribe el archivo en el momento, y la lista de archivos recientes se actualiza al cargar o guardar, aunque después pulses Cancelar. Si el archivo no se puede crear, Digi3D.AI muestra un mensaje de error.

Para que una lista de reglas forme parte de la tabla de códigos, añade el archivo .representations en la pestaña Representaciones dinámicas del editor de tablas de códigos. Después puedes activarla desde el menú Ver/Representaciones dinámicas o con la orden REPRESENTACION_DINAMICA.

Aceptar y cancelar

Aceptar asigna las reglas de Reglas a ejecutar a la tabla de códigos cargada y regenera la vista. Si la lista está vacía, desactiva la representación dinámica. La asignación no se guarda en la tabla de códigos ni en el archivo de dibujo.

Cancelar cierra el cuadro sin cambiar la representación.

Si una regla lanza una excepción o no devuelve una lista de representaciones, Digi3D.AI no muestra ningún mensaje. Esa regla y las siguientes no se aplican a esa geometría, que se dibuja con lo que hayan calculado las reglas anteriores.
