RENOMCOD_R

Sustituye un código por otro en las entidades del archivo de dibujo activo que están dentro de los recintos de las topologías cargadas cuyo centroide tiene alguno de los códigos seleccionados. Las líneas que cruzan el contorno del recinto se pueden recortar por él.

Parámetros

No admite parámetros.

Observaciones

La orden trabaja sobre las topologías cargadas con BINTOP. Si no hay ninguna, la orden emite el sonido de error, muestra el aviso No hay ningún archivo de topología cargado y termina.

Cuadro de diálogo

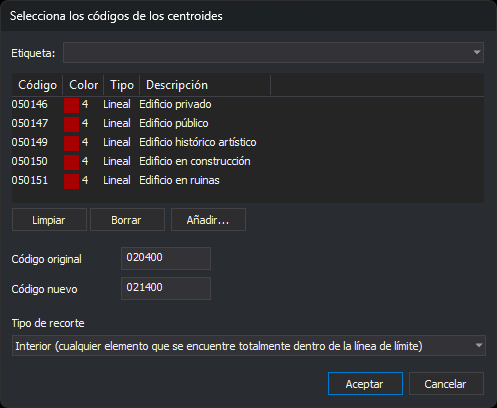

Al ejecutar la orden se muestra el cuadro Selecciona los códigos de los centroides:

El botón Aceptar solo se habilita si la lista tiene al menos un código y los campos Código original y Código nuevo no están vacíos. Al pulsar Aceptar, la orden guarda los dos códigos y el tipo de recorte en los valores CodA, CodB y TipoInclusion de la clave del registro HKEY_CURRENT_USER\Software\Digi21\Digi3D.NET\DigiNG\Extensiones\DigiNG.OrdenesTopologia\RenomcodR. La siguiente vez que ejecutes la orden, el cuadro muestra esos valores. Si pulsas Cancelar, la orden termina sin modificar nada.

Entidades que se tratan

La orden solo trata las entidades del archivo de dibujo activo que:

• tienen el código original;
• son visibles y están en la zona de interés;
• no son arcos ni centroides de ninguna topología cargada.

En cada entidad tratada, la orden sustituye cada código que coincide con el código original y deja los demás códigos como estaban. El código nuevo no conserva el enlace con la base de datos del código original.

Recintos y huecos

La orden recorre los recintos de todas las topologías cargadas y trata los que tienen un centroide con alguno de los códigos de la lista. Un recinto se recorta por su contorno exterior y por los contornos de sus huecos: lo que está dentro de una isla no está dentro del recinto. Si la isla es a su vez un recinto con uno de esos centroides, la orden la trata como un recinto más. Una entidad situada exactamente sobre el contorno se considera dentro.

Tipos de recorte

Los tipos Interior y Solape deciden por los vértices: una línea con todos los vértices dentro del recinto cuenta como interior aunque uno de sus tramos atraviese una isla.

Final de la orden

Al terminar, la orden regenera la vista, emite el sonido de fin de orden y muestra un aviso con el número de recintos tratados, de entidades que han cambiado de código enteras y de líneas recortadas. Si ningún recinto tiene un centroide con alguno de los códigos de la lista, emite el sonido de error, muestra el aviso Ningún recinto de las topologías cargadas tiene un centroide con alguno de los códigos seleccionados y no modifica nada.

La orden no descarga la topología: los arcos y los centroides no cambian.

UNDO deshace de una vez todos los cambios de la orden.

Si Digi3D.AI descarta alguno de los trozos nuevos de las líneas que corta un recinto, se conservan esas líneas sin cortar y no se añade ningún trozo. Los demás recintos se procesan con normalidad. Si descarta una entidad de dentro con el código nuevo, se conserva su original.
