XY

Introduce las coordenadas de uno o varios puntos.

Parámetros

Número de parámetro	Descripción	Valores	Opcional
1, 2, 3	Coordenadas X, Y y Z del primer punto	Número real	Si
4, 5, 6...	Coordenadas X, Y y Z de los puntos siguientes, de tres en tres	Número real	Si

Si el último punto solo tiene X e Y, su Z es 0; si solo tiene X, la orden lo descarta.

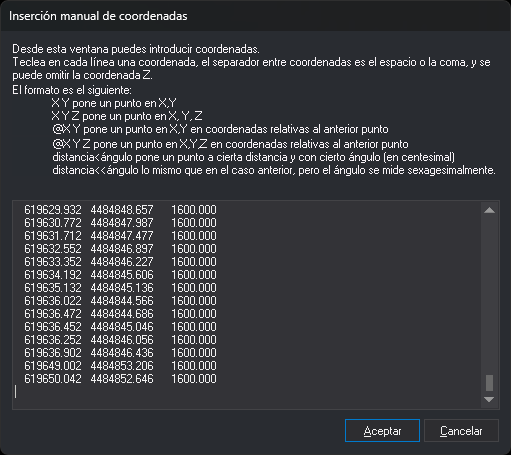

Si no se indican parámetros, o solo se indica uno, la orden muestra un cuadro de diálogo para teclear las coordenadas.

Observaciones

La orden envía cada punto a la orden que se está ejecutando como si se hubiera pulsado el pulsador de datos en esas coordenadas.

En el cuadro de diálogo se teclea un punto por línea. Los valores tecleados deben estar separados por espacios en blanco o comas. Cada línea admite uno de estos formatos:

Formato	Significado
`X Y`	Coordenadas absolutas. La Z es la del punto anterior, o 0 si no hay punto anterior
`X Y Z`	Coordenadas absolutas con Z
`@dX dY`	Incremento respecto al punto anterior, sin cambiar la Z
`@dX dY dZ`	Incremento respecto al punto anterior, también en Z
`distancia<ángulo`	Distancia y ángulo en grados centesimales respecto al punto anterior. El ángulo se mide desde el eje X en sentido antihorario
`distancia<<ángulo`	Distancia y ángulo en grados sexagesimales respecto al punto anterior. El ángulo se mide desde el eje X en sentido antihorario

El punto anterior es el último vértice de la orden que se está ejecutando. Si esa orden no tiene ningún vértice, la primera línea tiene que ser una coordenada absoluta; si no lo es, la orden muestra un aviso y no envía ningún punto.

Características de la orden

Tipo de orden	Orden inmediata
Repite automáticamente	No
Opción del menú donde aparece la orden	Inmediato/Inserción manual de coordenadas
Barra de herramientas en la que aparece la orden	Coordenadas
Extensión	DigiNG.OrdenesStandard.dll
Variables relacionadas	No tiene variables relacionadas
Órdenes relacionadas	LINEA XYLINEA XYZLINEA
Nombre interno	{140CD659-1BAF-4db6-A70B-2DB907255CB2}
