Ortofoto estereoscópica
El sensor Ortofoto estereoscópica muestra en estereoscopía una única ortofoto proyectada sobre un modelo digital del terreno (MDT) o un modelo digital de superficies (MDS). Las dos imágenes del par estereoscópico las generan dos cámaras virtuales separadas por la base indicada en el panel.
El sensor lee un archivo .hmp (mapa de alturas piramidal) que contiene la ortofoto y al menos uno de los dos modelos digitales. Este archivo se crea con el Generador de archivos de Ortofoto Estereoscópica. Las opciones generales del sensor se configuran en Ortofoto estereoscópica del cuadro de diálogo Configuración.

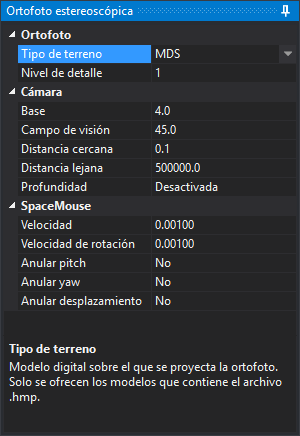

Panel Ortofoto estereoscópica
Al cargar el sensor, Digi3D.AI añade a la derecha de la ventana el panel Ortofoto estereoscópica, que no se puede cerrar. La zona inferior del panel muestra la descripción de la propiedad seleccionada. Los cambios se aplican en el momento.
Ortofoto
| Propiedad | Descripción |
|---|---|
| Tipo de terreno | Modelo digital sobre el que se proyecta la ortofoto: MDT o MDS. Solo se ofrecen los modelos que contiene el archivo .hmp. Si contiene los dos, al cargar el sensor se usa el MDT. |
| Nivel de detalle | Divide el número de vértices de la malla de cada tesela: 1, 2, 4, 8, 16 o 32. Con 1 se usan todos los puntos del modelo digital; los valores mayores dibujan una malla más simple. Al cargar el sensor vale 1. |
Cámara
| Propiedad | Descripción |
|---|---|
| Base | Distancia entre las dos cámaras virtuales, en píxeles de la ortofoto. Cuanto mayor es la base, mayor es el relieve que se percibe. |
| Campo de visión | Campo de visión vertical de las cámaras, en grados sexagesimales. |
| Distancia cercana | Distancia del plano cercano a la cámara. No se dibuja nada que esté más cerca. |
| Distancia lejana | Distancia del plano lejano a la cámara. No se dibuja nada que esté más lejos. |
| Profundidad | Activada: el terreno oculta las geometrías vectoriales que quedan detrás de él. Desactivada: las geometrías se dibujan siempre encima del terreno. |
SpaceMouse
Estas propiedades afectan al control de la cámara con un SpaceMouse de 3Dconnexion.
| Propiedad | Descripción |
|---|---|
| Velocidad | Factor que multiplica los desplazamientos del SpaceMouse. |
| Velocidad de rotación | Factor que multiplica los giros del SpaceMouse. |
| Anular pitch | Si se activa, se ignoran los giros sobre el eje de cabeceo (pitch). |
| Anular yaw | Si se activa, se ignoran los giros sobre el eje de guiñada (yaw). |
| Anular desplazamiento | Si se activa, se ignoran los desplazamientos en los tres ejes. |
Los giros sobre el eje de alabeo (roll) se ignoran siempre: el horizonte de la cámara permanece fijo.
Digi3D.AI guarda entre sesiones los valores de Base, Campo de visión, Distancia cercana, Distancia lejana, Profundidad, Velocidad y Velocidad de rotación. Tipo de terreno, Nivel de detalle y las tres casillas de anular vuelven a su valor inicial cada vez que se carga el sensor.
