Conectarse a un servidor WMS

Digi3D.AI puede mostrar en la ventana de dibujo las capas de un servidor WMS (Web Map Service), por ejemplo la ortofoto del PNOA, debajo de la cartografía. La conexión se guarda en un archivo .wmsconnection que se carga como archivo de referencia. Cada vez que cambias el zoom, Digi3D.AI pide al servidor la imagen de las capas activas para la zona visible.

El siguiente vídeo muestra el procedimiento completo:

Requisitos

  • La URL GetCapabilities del servidor WMS. Por ejemplo, la del PNOA del IGN:

    http://www.ign.es/wms-inspire/pnoa-ma?request=GetCapabilities&service=WMS

  • Una ventana de dibujo con un sistema de referencia de coordenadas horizontal de la autoridad EPSG, en el que el servidor sirva al menos una capa. Consulta Ubicación del SRC en los archivos de dibujo.

1. Crear el archivo de conexión

  1. Abre la ventana de dibujo en la que quieres ver las capas. Si está abierta, Digi3D.AI cargará la conexión en ella automáticamente en el paso 5.

  2. Selecciona Archivo/Crear una conexión con un servidor WMS.... Aparece el cuadro de diálogo Ruta al servidor WMS:

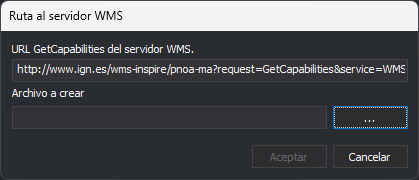

    Cuadro de diálogo Ruta al servidor WMS con la URL GetCapabilities del PNOA y el archivo a crear vacío

  3. En URL GetCapabilities del servidor WMS., escribe la URL del servidor. El cuadro de diálogo propone la del PNOA del IGN.

  4. Pulsa ... y elige la carpeta y el nombre del archivo .wmsconnection que se va a crear. El botón Aceptar permanece deshabilitado hasta que indicas el archivo.

  5. Pulsa Aceptar. Digi3D.AI se conecta al servidor y lee sus capacidades:

    • Si la conexión falla, no se crea el archivo.
    • Si la conexión funciona, se crea el archivo. Si hay una ventana de dibujo abierta, Digi3D.AI lo carga en ella como archivo de referencia y muestra el panel Archivos de dibujo.

2. Cargar la conexión en la ventana de dibujo

Este paso solo es necesario si no había una ventana de dibujo abierta al crear la conexión, o si quieres usar la misma conexión en otra ventana de dibujo.

  1. En la ventana de dibujo, ejecuta la orden CARGA_F o selecciona Archivo/Cargar archivo de referencia....
  2. Elige el archivo .wmsconnection.

Si ninguna capa del servidor está disponible en el sistema de referencia de coordenadas de la ventana de dibujo, Digi3D.AI muestra el error Sistemas de coordenadas de referencia incompatibles, con el SRC de la ventana de dibujo y la lista de SRC que admite el servidor. Si el SRC de la ventana de dibujo no es de la autoridad EPSG, el error es El sistema de coordenadas horizontal de la ventana de dibujo no es compatible con la autoridad EPSG.

3. Elegir las capas y configurar la conexión

La conexión aparece en el panel Archivos de dibujo (Ventana/Archivos de dibujo). Despliégala para ver sus propiedades:

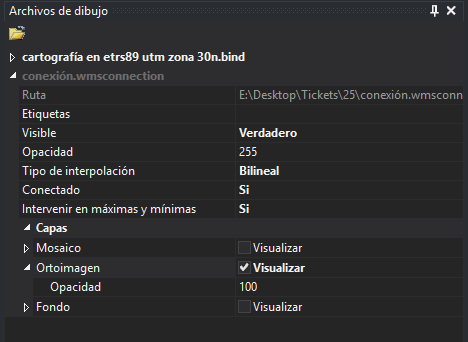

Panel Archivos de dibujo con la conexión WMS desplegada y la capa Ortoimagen activada

Al cargar la conexión, ninguna capa está activada. Despliega Capas y marca Visualizar en las capas que quieras ver.

Propiedad Descripción
Ruta Ruta del archivo .wmsconnection.
Etiquetas Etiquetas asignadas al archivo de dibujo.
Visible Muestra u oculta todas las capas de la conexión.
Opacidad Opacidad del archivo, de 0 (transparente) a 255 (opaco).
Tipo de interpolación Bilineal o Vecino mas próximo. Bilineal muestra imágenes más nítidas al hacer zoom, pero requiere más cálculo.
Conectado Si vale Si, Digi3D.AI envía una solicitud al servidor cada vez que cambias el zoom.
Intervenir en máximas y mínimas Si vale Si, la extensión de las capas interviene en el cálculo de máximas y mínimas al hacer un zoom extendido.
Capas Una entrada por cada capa del servidor, con su título. Visualizar activa o desactiva la capa, y Opacidad fija su opacidad, de 0 a 100 (por defecto, 100). Si la capa tiene subcapas, aparecen dentro de ella, en su propia categoría Capas.

4. Resultado

Con Visualizar activado en una capa, la imagen del servidor aparece en la ventana de dibujo debajo de la cartografía:

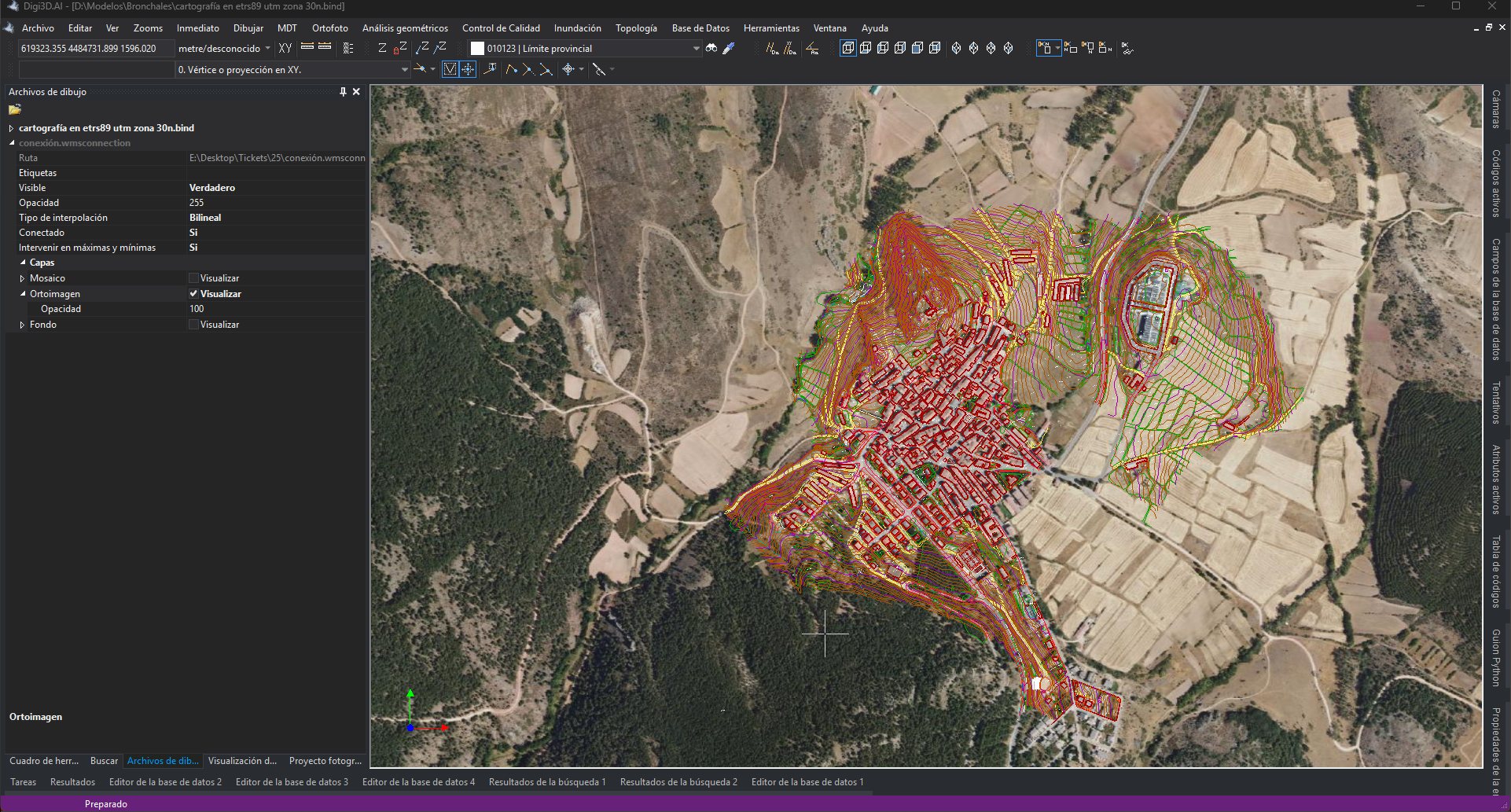

Ventana de dibujo con la capa Ortoimagen del PNOA debajo de la cartografía vectorial

Mientras Conectado valga Si, cada cambio de zoom vuelve a pedir al servidor la imagen de las capas activas para la zona visible.
