TRANSFORMA
Realiza transformaciones en el archivo de dibujo.
Parámetros

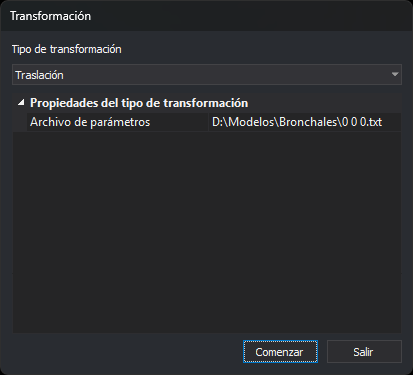

| Transformación | Datos de entrada | | :--- | :--- | La orden no admite parámetros en la línea de comandos. Muestra un cuadro de diálogo en el que se elige el tipo de transformación y se introducen sus datos:
| Transformación | Datos de entrada |
|---|---|
| Transformación de Helmert | Fichero ASCII con coordenadas Xi Yi XI YI de la menos dos puntos |
| Transformación Afín | Fichero ASCII con coordenadas Xi Yi XI YI de la menos cuatro puntos |
| Transformación absoluta (3D) | Fichero ASCII con coordenadas Xi Yi Zi XI YI ZI de al menos tres puntos |
| Traslación | Fichero ASCII con coordenadas Xi Yi Zi XI YI ZI de un solo punto, en la primera línea |
| Escala de dibujo | Factor de escala en X, factor de escala en Y, factor de escala en Z y si se desea que la altura de textos también sea escalada. La altura de los textos se multiplica por el factor de escala en X |
| Tensor 3x3 | Fichero ASCII con matriz de tres por tres: a00 a01 a02 a10 a11 a12 a20 a21 a22 |
| Tensor 4x4 | Fichero ASCII con matriz de cuatro por cuatro: a00 a01 a02 a03 a10 a11 a12 a13 a20 a21 a22 a23 a30 a31 a32 a33 |
Observaciones
Puedes elegir entre distintas transformaciones:
- Helmert
- Afín
- Absoluta
- Translación
- Escala
- Tensor 3x3
- Tensor 4x4
La transformación se aplica a las entidades del archivo de dibujo activo que no están borradas, son visibles y están dentro de la zona de interés. Cada entidad se borra y se sustituye por su copia transformada.
La mayoría de las transformaciones que se ofrecen se definen mediante las coordenadas de una serie de puntos en dos sistemas de coordenadas: sistema original y sistema destino o transformado. Las transformaciones pueden incluir un giro, una translación, un factor de escala, un tensor 3x3 ó 4x4.
Para ejecutar cualquiera de dichas transformaciones hay que haber creado previamente un fichero de texto con los datos de entrada necesarios para la transformación, se indicarán las coordenadas origen y destino de al menos dos puntos.
En cada línea del fichero , y justificado arriba a la izquierda, se indicarán las coordenadas de la posición origen y las coordenadas de la posición destino de un punto conocido. Estos cuatro valores se separan mediante comas o espacios en blanco. Es decir, la estructura de este fichero es la siguiente:
X del punto 1 original, Y del punto 1 original, X del punto 1 destino, Y del punto 1 destino
X del punto 2 original, Y del punto 2 original, X del punto 2 destino, Y del punto 2 destino
.......
Si la transformación es en tres dimensiones, la estructura sería:
X p1 original, Y p1 original, Z p1 original, X p1 destino, Y p1 destino, Z p1 destino
X p2 original, Y p2 original, Z p2 original, X p2 destino, Y p2 destino, Z p2 destino
.......
Una vez creado el fichero se podrá ejecutar la orden TRANSFORMA.
Características de la orden
| Tipo de orden | Orden inmediata |
|---|---|
| Repite automáticamente | No |
| Opción del menú donde aparece la orden | Editar/Avanzado/Transformar el archivo de dibujo (escala, huso, afín, helmert, ED50-ETRS89...) |
| Barra de herramientas en la que aparece la orden | Esta orden no tiene asociado ningún botón en ninguna barra de herramientas |
| Extensión | DigiNG.OrdenesStandard.dll |
| Variables relacionadas | No tiene variables relacionadas |
| Órdenes relacionadas | No tiene órdenes relacionadas |
| Nombre interno | {0D75B4EC-3036-4684-95A4-D2119B3A6E88} |
