Representaciones dinámicas

Esta pestaña guarda en la tabla de códigos listas de reglas de representación dinámica. Cada lista procede de un archivo .representations creado con el cuadro de diálogo de la orden ASIGNAR_REPRESENTACIONES.

Las reglas son funciones Python de la pestaña Entorno Python con el decorador @dynamic_representation_rule(). Un archivo .representations es un archivo de texto con una regla por línea y los valores de sus parámetros.

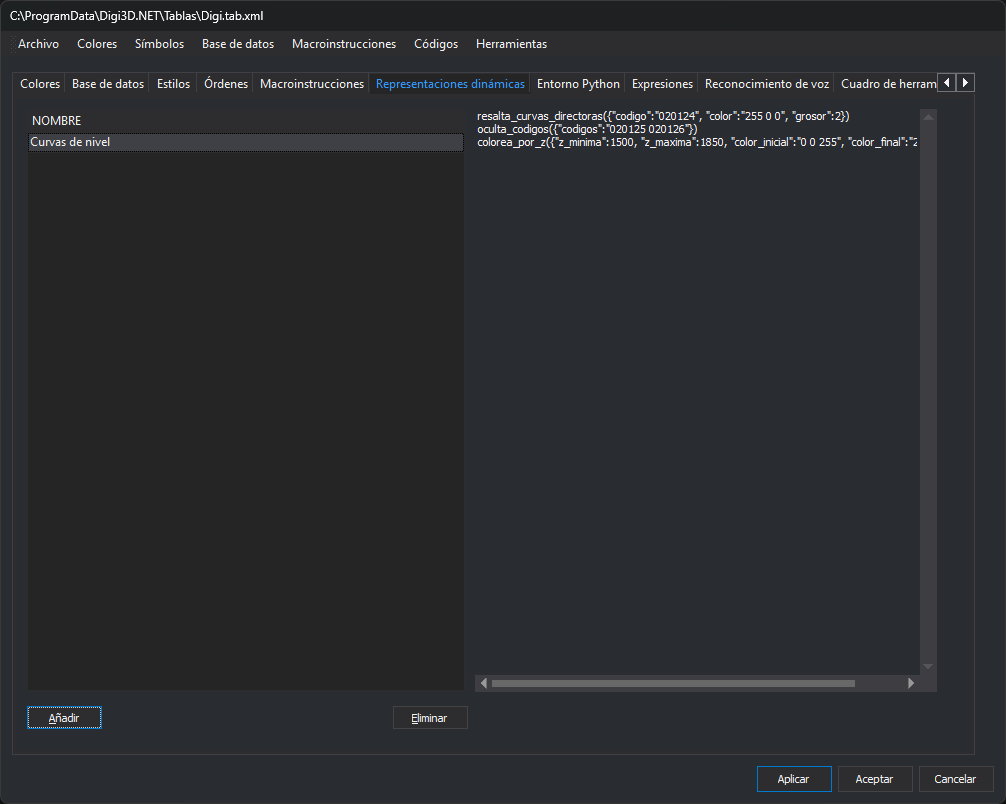

Controles

• Lista de representaciones (columna Nombre): una fila por representación dinámica de la tabla de códigos.

• Contenido: el cuadro de texto de la derecha muestra, sin permitir editarlo, el contenido de la representación seleccionada.

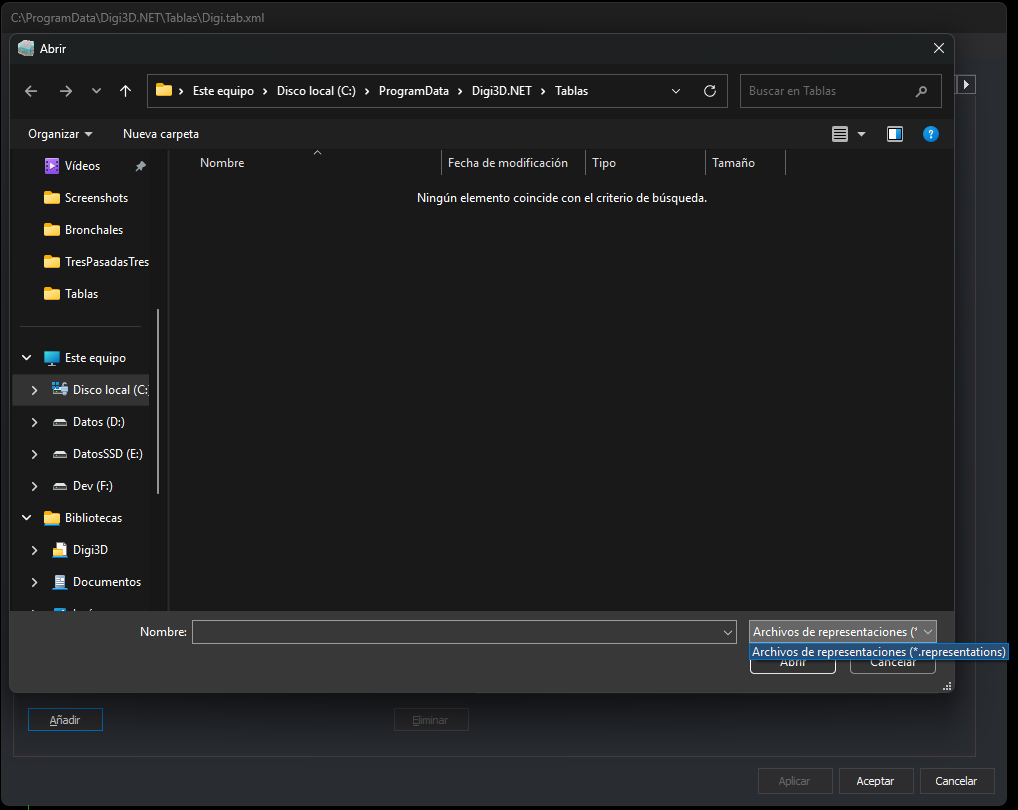

• Añadir: abre el cuadro de diálogo Abrir para elegir un archivo .representations. La representación toma como nombre el del archivo sin extensión, y como contenido, el texto del archivo. Si ya existe una representación con ese nombre, su contenido se sustituye por el del archivo.



• Eliminar: elimina la representación seleccionada. Se habilita al seleccionar una fila.

Para cambiar el contenido de una representación, edita el archivo .representations y añádelo otra vez.

Dónde se usan

Con la tabla de códigos activa en la ventana de dibujo, los nombres de sus representaciones dinámicas aparecen en el menú Ver/Representaciones dinámicas. Elegir uno aplica esa lista de reglas a la representación de las geometrías. La orden REPRESENTACION_DINAMICA hace lo mismo con el nombre como parámetro.

Los cambios de esta pestaña se aplican a la tabla de códigos al pulsar Aplicar o Aceptar.
