MODOB

Establece el modo de búsqueda: el punto de una entidad del dibujo al que se engancha un tentativo.

Parámetros

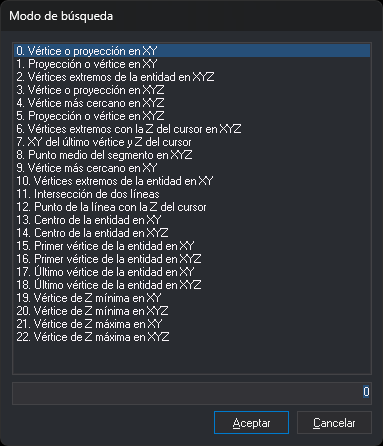

Si se ejecuta sin parámetros, la orden muestra el cuadro de diálogo Modo de búsqueda:

La lista muestra los 23 modos con el modo activo seleccionado. El campo de debajo muestra el número del modo seleccionado. Si se escribe un número en el campo, la lista selecciona ese modo.

Aceptar activa el modo seleccionado como único modo de búsqueda y descarta los modos secundarios. Hacer doble clic en un modo equivale a seleccionarlo y pulsar Aceptar. Si el campo no contiene un número del 0 al 22, Aceptar muestra un aviso y el cuadro no se cierra. Cancelar cierra el cuadro sin cambiar el modo y emite un sonido de error.

Observaciones

Si el primer parámetro está fuera del intervalo de 0 a 22, la orden emite un sonido de error y no cambia el modo. Los modos secundarios fuera de ese intervalo se descartan. Un parámetro que no es un número se interpreta como 0, así que MODOB=? activa el modo 0 en lugar de consultar el valor.

El modo vale 0 al iniciar Digi3D.AI y no se guarda entre sesiones. Todas las ventanas de dibujo comparten el mismo modo. El desplegable de la barra de herramientas Tentativo muestra el modo activo y permite cambiarlo. Con varios modos activos, el desplegable muestra sus números separados por |, por ejemplo 12 | 1.

Para pasar al modo siguiente, utiliza CAMB_MODOB.

Ámbito de búsqueda

El tentativo analiza las entidades que pasan a una distancia del cursor menor o igual que el tamaño del cursor más 3 píxeles. El tamaño del cursor se establece con la orden CURSOR. La distancia se mide en píxeles de pantalla, así que el ámbito en coordenadas del terreno depende del zoom. En el modo 11 la distancia es el tamaño del cursor más 1 píxel.

Modos secundarios

Con varios modos, el tentativo prueba los modos en el orden de los parámetros en cada entidad del ámbito y usa el primero que encuentra un punto. Si ningún modo encuentra un punto en esa entidad, el tentativo pasa a la siguiente entidad del ámbito.

Los modos 7 y 11 solo funcionan como modo único. En una lista de varios modos no encuentran ningún punto.

Coordenada Z

En los modos XY, el punto toma la X y la Y de la entidad y la Z del cursor. En los modos XYZ, el punto toma las tres coordenadas de la entidad. Si la variable FIJAZ está activada, el punto toma el valor de la variable Z en todos los modos.

Modos de búsqueda

En los modos 13 a 22 basta con que la entidad pase por el ámbito de búsqueda. El punto de enganche puede estar fuera del ámbito.

Modo 11: intersección de dos líneas

Con el modo 11 como único modo, el tentativo busca las líneas visibles que tienen algún segmento dentro del ámbito y las parejas de esas líneas que se cortan dentro del ámbito. Solo considera entidades de tipo línea. Si no hay al menos dos líneas que se corten dentro del ámbito, emite un sonido de error.

El punto toma la X y la Y de la intersección más cercana al cursor y la Z de la primera línea. Cada nueva pulsación del botón de tentativo cambia la propuesta: primero a la Z de la segunda línea y después a la siguiente pareja de líneas. Cuando no quedan parejas, el tentativo emite un sonido de error y termina. El botón de dato acepta el punto.

Modo de búsqueda automático

Si AUTOMODOB está activada y hay una tabla cargada con PARAMETROS_AUTO_MODOB, el tentativo sustituye el modo de búsqueda por el que la tabla asigna al código activo y al código de cada entidad analizada. Si la tabla no tiene ninguna fila para esa combinación, el tentativo activa el modo 0. Si además AUTOMODOB_EXHAUSTIVO está activada, el tentativo descarta esa entidad en lugar de activar el modo 0. El modo que deja el tentativo sigue activo después.

Ejemplos

MODOB=4

Activa el modo 4.

MODOB=12 1

Activa el modo 12 con el modo 1 como secundario. En las entidades en las que el modo 12 no encuentra un punto con la Z del cursor, el tentativo se engancha a la proyección o al vértice en XY.

Características de la orden
