CREA_DEM

Genera una nueva triangulación a partir de cartografía existente dentro del límite seleccionado y proyecta sobre esa triangulación una malla regular de puntos, que guarda en un archivo LAS, en un archivo GeoTIFF o en los dos.

Parámetros

No admite parámetros.

Observaciones

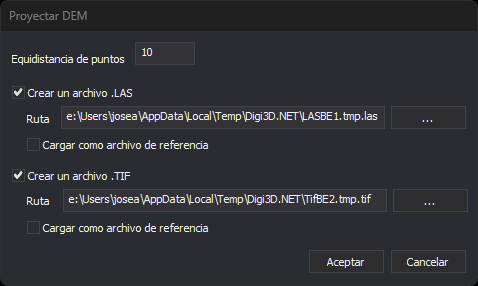

1. Indica en el cuadro de diálogo Proyectar DEM el paso de malla (Equidistancia de puntos, en las unidades del sistema de referencia), si se crea el archivo LAS, si se crea el archivo TIFF, sus rutas y si se cargan como archivos de referencia al terminar.



   • Equidistancia de puntos: por defecto, 10. Al pulsar Aceptar, el valor se guarda y se propone la próxima vez.
   • Crear un archivo .LAS y Crear un archivo .TIF: los dos están marcados por defecto. Aceptar está deshabilitado si no está marcado ninguno.
   • Ruta: las rutas propuestas son archivos temporales nuevos en la carpeta %TEMP%\<versión de Digi3D.AI>. El botón ... permite elegir otra ruta.
   • Cargar como archivo de referencia: desmarcado por defecto.

   Si el paso de malla es menor o igual que 0, la orden muestra el mensaje «El valor de equidistancia debe ser mayor que 0.0» y termina.

2. Selecciona la línea que actúa como límite.

El archivo LAS contiene los puntos de la malla situados dentro del límite que se pueden proyectar sobre la triangulación. Si no se proyecta ningún punto, no se crea el archivo LAS y la orden no muestra ningún aviso. Si no se puede crear el archivo LAS, aparece el mensaje «Error al crear el archivo temporal...».

El archivo TIFF es un ráster de 32 bits en coma flotante que cubre el rectángulo envolvente del límite, con valor sin datos -32767. Su georreferencia sitúa la esquina superior izquierda del ráster en la esquina NW del rectángulo envolvente, con celdas de lado igual a la equidistancia. Cada celda contiene la Z de la triangulación en el centro de la celda, o -32767 si ese centro queda fuera de la triangulación.
