Transformaciones memorizadas

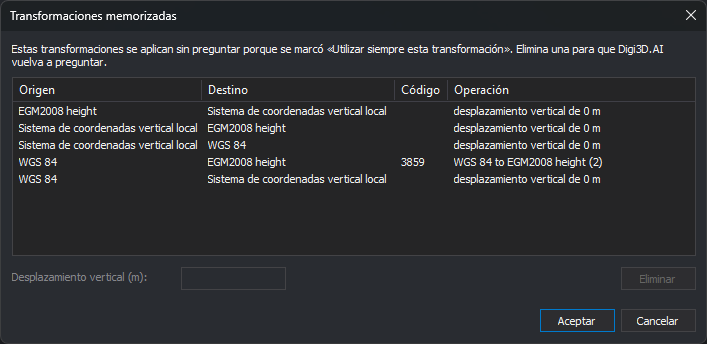

Cuadro de diálogo Transformaciones memorizadas

Cuando Digi3D.AI no sabe cómo transformar coordenadas entre dos sistemas de referencia, pregunta al usuario:

  • Si no localiza una transformación para la coordenada Z, muestra el cuadro de diálogo Selección de transformación vertical, en el que se elige si los dos sistemas verticales son idénticos o se introduce un desplazamiento vertical.
  • Si la base de datos EPSG contiene varias transformaciones posibles entre los dos sistemas, muestra la lista para que se elija una.

Si en esos cuadros de diálogo se marca Utilizar siempre esta transformación, Digi3D.AI guarda la elección y no vuelve a preguntar para ese par de sistemas. Este cuadro de diálogo muestra las elecciones guardadas y permite eliminarlas o cambiar el desplazamiento vertical.

Hay dos formas:

  • Selecciona la opción del menú Herramientas/Transformaciones memorizadas....
  • En el cuadro de diálogo Configuración, categoría Sistema de referencia de coordenadas, pulsa el botón de la opción Transformaciones memorizadas.

Columnas

  • Origen y Destino: sistemas de referencia entre los que se transforma.
  • Código: código EPSG de la transformación elegida. Solo aparece en las transformaciones elegidas de la lista de la base de datos EPSG.
  • Operación: nombre de la transformación EPSG o, en las transformaciones verticales, el desplazamiento vertical en metros. Si se marcó que los dos sistemas verticales son idénticos, el desplazamiento es 0 m.

Si Digi3D.AI no reconoce los nombres de los sistemas de referencia como nombres de la base de datos EPSG, muestra los dos nombres seguidos en la columna Origen y deja vacía la columna Destino.

  1. Selecciona una fila.
  2. Para que Digi3D.AI vuelva a preguntar por esa transformación, pulsa Eliminar.
  3. Para cambiar el desplazamiento de una transformación vertical, escribe el valor en metros en el campo Desplazamiento vertical (m). Se admiten la coma y el punto como separador decimal.
  4. Pulsa Aceptar para guardar los cambios, o Cancelar para descartarlos.

Observaciones

  • Los cambios se aplican a los archivos y modelos que se abran después. Los que ya están abiertos siguen usando la transformación con la que se abrieron.
  • Las transformaciones memorizadas son propias de cada usuario de Windows.
