Modelos Digitales del Terreno

Digi21.net presenta la nueva versión de MDTop: MDTopX.

Pantalla de bienvenida de MDTopX

Esta versión del programa de tratamiento de Modelos Digitales del Terreno, dispone de una nueva interfaz de usuario que facilitará la ejecución de comandos y herramientas.

Mejora ostensiblemente la velocidad de visualización de los datos, aumentando la capacidad para el tratamiento de grandes volúmenes de datos.

Además, se ha integrado en la misma interfaz el programa VirtuaLand, lo que permitirá disponer de todas las herramientas en el mismo entorno.

LiDAR y Láser-Scan por intensidad

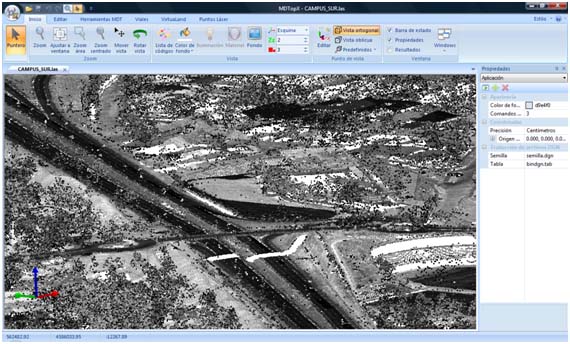

Puntos LIDAR por intensidad

Otra de las importantes mejoras que contiene esta nueva versión es la inclusión de un módulo para el tratamiento de ficheros procedentes de dispositivos láser de recogida de información: LiDAR y Láser-Scan.

Este módulo incluye nuevas herramientas para el tratamiento y edición de estos datos de una manera rápida y sencilla.

LiDAR y Láser-Scan por clasificación

Las herramientas de tratamiento de datos láser permitirán la clasificación de datos LiDAR de manera automática.

Se utilizan filtros de clasificación que buscarán puntos en función de la geometría, utilizando parámetros adicionales como la intensidad o el color extraído de las imágenes aéreas.

En este módulo, se dispone de nuevas herramientas de triangulación y tetraedrización de Delaunay, que permitirán, de una forma rápida, la generación de modelos digitales a partir de datos láser.

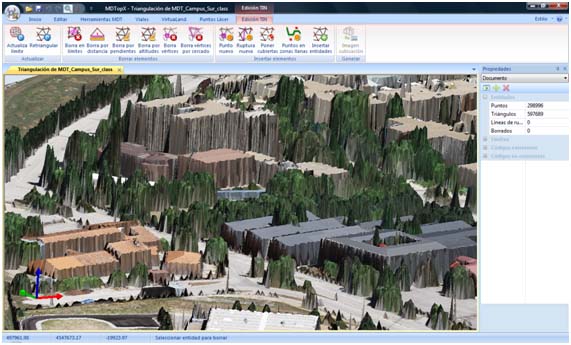

Se incluyen, igualmente, herramientas de edición manual, por medio de perfiles o por superficies que ayudarán al usuario a la reclasificación de los datos.

Modelo Digital de Superficies

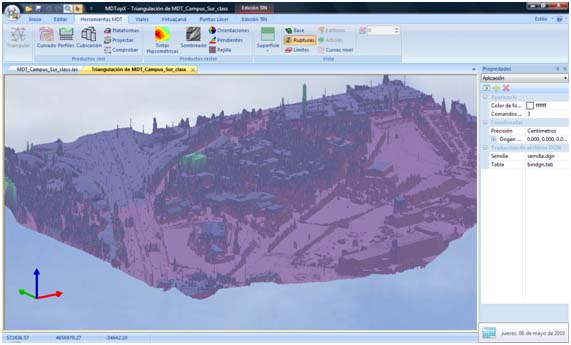

Modelo Digital de Superficies

En MDTopX se incorporan nuevos comandos para la visualización de modelos digitales, pudiendo elegirse celdas, puntos, tintas hipsométricas o sombreado para el análisis de éstos. La visualización puede ser mejorada editando parámetros de iluminación y de material.

Visualización raster a gran velocidad

Ortofotografía

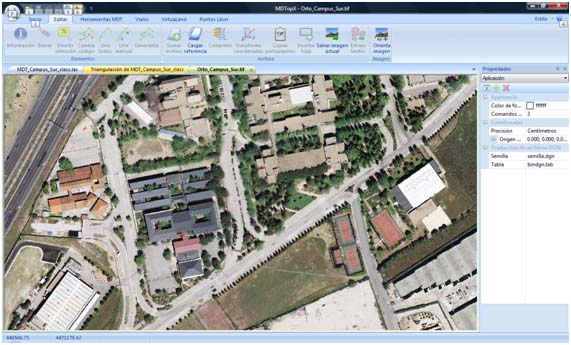

Permite la visualización de imágenes raster con gran velocidad, incluyendo herramientas para georreferenciar imágenes.

Cálculo de mosaicos de ortofotografías

Mejorar la visualización de modelos digitales

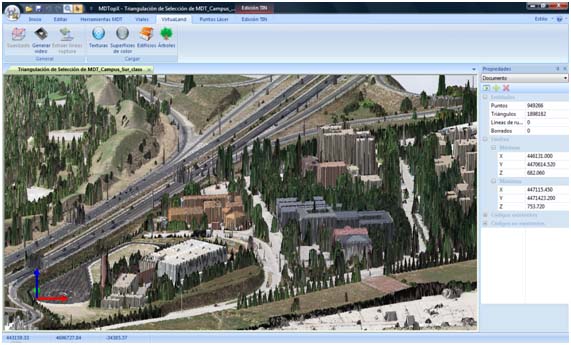

Modelo Digital de Superficies con texturas

Las imágenes generadas por el programa o registradas por dispositivos externos pueden ser utilizadas para mejorar la visualización y el análisis de modelos digitales.

Entre las herramientas nuevas de visualización se incluye una para generación de videos, utilizando trazados y parámetros de vuelo.

Modelo Digital de Superficies con texturas

Características técnicas

Como en versiones anteriores, MDTopX es un programa de generación automática de modelos digitales del terreno con diversas aplicaciones para su explotación.

Además, dispone de herramientas para el trazado de viales y la generación de diversos cálculos como perfiles longitudinales, transversales, cubicaciones, etc.

Genera modelos digitales sin límite de puntos dato utilizando el algoritmo de Delaunay para su composición. Permite respetar líneas de ruptura de manera rápida y eficaz.

Los archivos de enLos archivos de entrada y de salida de datos pueden ser archivos de DIGI (BIN), de AutoCad (DXF), de MicroStation (DGN), SHP de ESRI, de TopCal o archivos ASCII.


Entre las aplicaciones de explotación de los modelos digitales están las siguientes:

Generación automática de curvas de nivel, pudiendo elegir equidistancias, rotulación de curvas y delimitaciones de zonas a curvar

Cálculo de cubicaciones, con salida de resultados de las superficies y volúmenes de desmonte y terraplén

Cálculo de perfiles, longitudinales y transversales, pudiendo definir taludes laterales y peraltes; permite además calcular la cubicación de la traza y obtener resultados de los perfiles en formato TopCal

Proyección de cartografía sobre el modelo digital, para calcular su cota sobre el terreno, o poder comparar entre la cota almacenada en el fichero y la calculada sobre el modelo digital

Comprobación de la altimetría de un modelo digital, útil para modelos estereoscópicos de fotogrametría, pudiendo encontrar posibles errores en curvas de nivel o puntos acotados

Generación de modelos basados en rejilla regular

Generación de mapas de tintas hipsométricas

Generación de sombreados del terreno


Entre las aplicaciones para el trazado de viales están las siguientes:

Edición interactiva en pantalla o teclado de los trazados y alzados

Herramientas para el cálculo de elementos circulares, clotoides y parábolas

Herramientas para la edición de los trazados y alzados, como copiar, mover, intersecar,etc.

Herramientas para el cálculo de glorietas

Importadores y exportadores a otros formatos de archivos

Herramienta para la edición de secciones tipo

Herramienta para la edición de peraltes

Cálculo del modelo digital con los viales proyectados

Generación de perfiles longitudinales y transversales

Cálculo de cubicaciones


Viales

Descargas

Descargar MDTopX versión completa Descargar MDTopX (64 bits) versión completa Descargar MDTopX versión evaluación

Versión gratuita de evaluación. Esta versión tiene todas las herramientas y puede funcionar como un perfecto visor de archivos. Sin embargo, no es posible salvar los resultados a disco.


Descargar archivos de ejemplos MDTop

Incluye archivos con los datos necesarios para evaluar todas las características de MDTopX.


Descargar archivos de ejemplos LIDAR

Incluye archivos de ejemplo con datos LIDAR.


Descargar manual MDTopX en pdf > >

Archivo PDF preparado para obtener un manual impreso de la ayuda de MDTopX.


Presentación PowerPoint de MDTopX

Archivo HTML con una presentación de las principales características de MDTopX, con imágenes y videos.
